應根據柴油發電機性質、數量、功率和用戶自身的需要，選擇合適的發電機機房布置形式，應急機組一般只設一臺機組，可以把柴油發電機組和500kw發電機控制屏設在同一間機房內。小容量機組可以把控制屏設置在同一間機房內，形成機電一體化。

為了改善柴油發電機工作條件，對于裝機容量較大、臺數較多的機組可分為裝設機組機房和裝設控制屏控制室，并設置必要的輔助房間。如果這種發電機組靠近市供電變配電室，機組的電氣控制設備可以一起設置在變配電室。

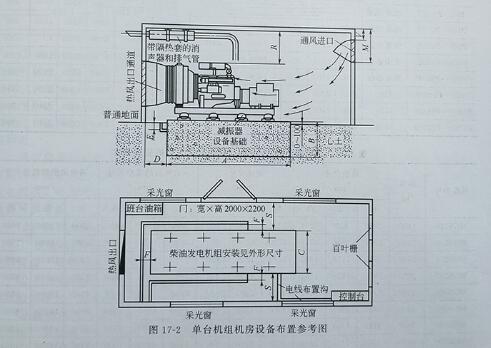

①有些應急發電機組連續運行時間較短，有些只有幾個小時，可以盡量簡化把機組設備設在同一間機房內。發電機的控制箱在機組的運行側獨立設置。冷卻系統采用閉式循環頭冷卻水箱和排氣風機通過排氣蓋與室外連通，經風冷后直接排放到室外。通過在機房內打開的門窗進風，具體的機房布置尺寸詳細咨詢頂博電力發電機廠家。

②主用機組布置形式一般采用多臺機組，具備完整的輔助設備和長期供電功能。自備常用電站一般分為機房、控制室和輔助房間，這樣可以為機組創造更好的工作環境。機組設置在機房內，與機組緊密相關的油庫、水箱、進、排風機等輔助設備位于機房附近。發電機組的控制盤、配電屏和機械操作等設在控制室。值機人員主要在控制室對機組運行進行操作和監控。控制室也可與市變配電室設置在一起，機組值班休息室設在控制室附近。

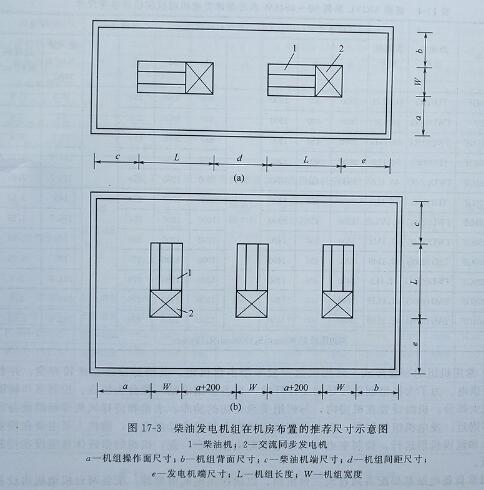

為保證供電的可靠性，自備電站通常需要配備兩臺或三臺機。如果自備電站需要配備三臺柴油發電機組，可參考圖進行設計布置。
